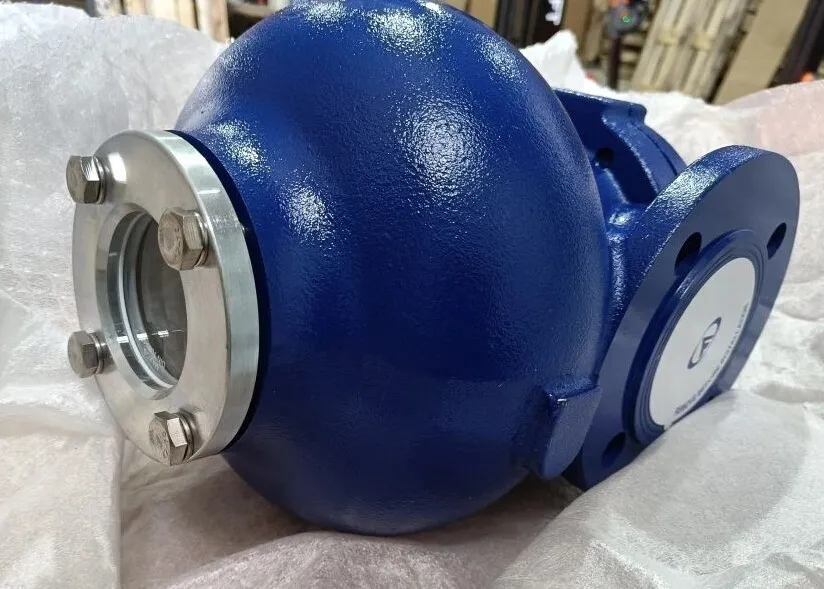

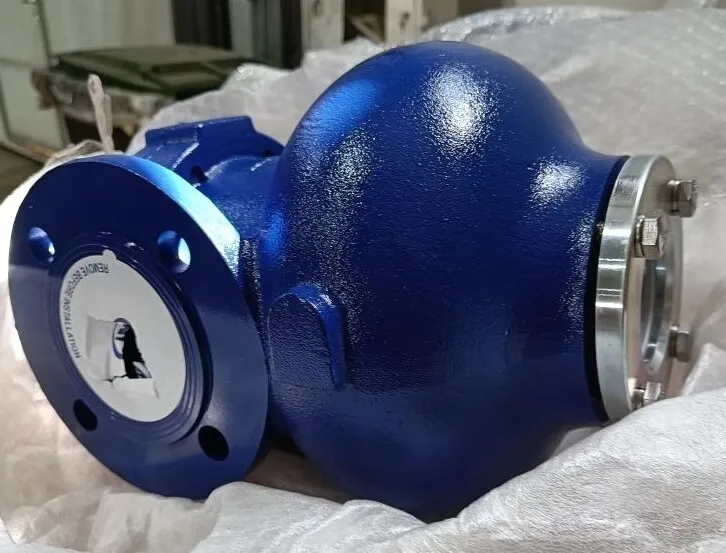

Конденсатоотводчик Ayvaz SK-55L

Принцип работы

Поплавковый конденсатоотводчик SK- 55L предназначен для отведения конденсата посредством поплавкового механизма. Во время пуска системы, пока система не нагрелась встроенный термостатический воздушник отводит скопившийся воздух и неконденсируемые газы. По мере прогрева системы, внутрь конденсатоотводчика попадает пар, капсула расширяется и закрывает клапан. По мере того, как конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая клапан и выпуская конденсат. Как только весь конденсат отводится, конденсатоотводчик наполняется паром. В это время поплавок опускается, закрывая клапан.

Конструкция предусматривает постоянное наличие некоторого количества воды внутри конденсатоотводчика, образующей гидрозатвор. Это позволяет предотвратить наличие «пролетного пара»

Монтаж

Поплавковый конденсатоотводчик SK-55L устанавливается горизонтально. Если поток сверху вниз то в случае необходимости может быть выполнена вертикальная установка.

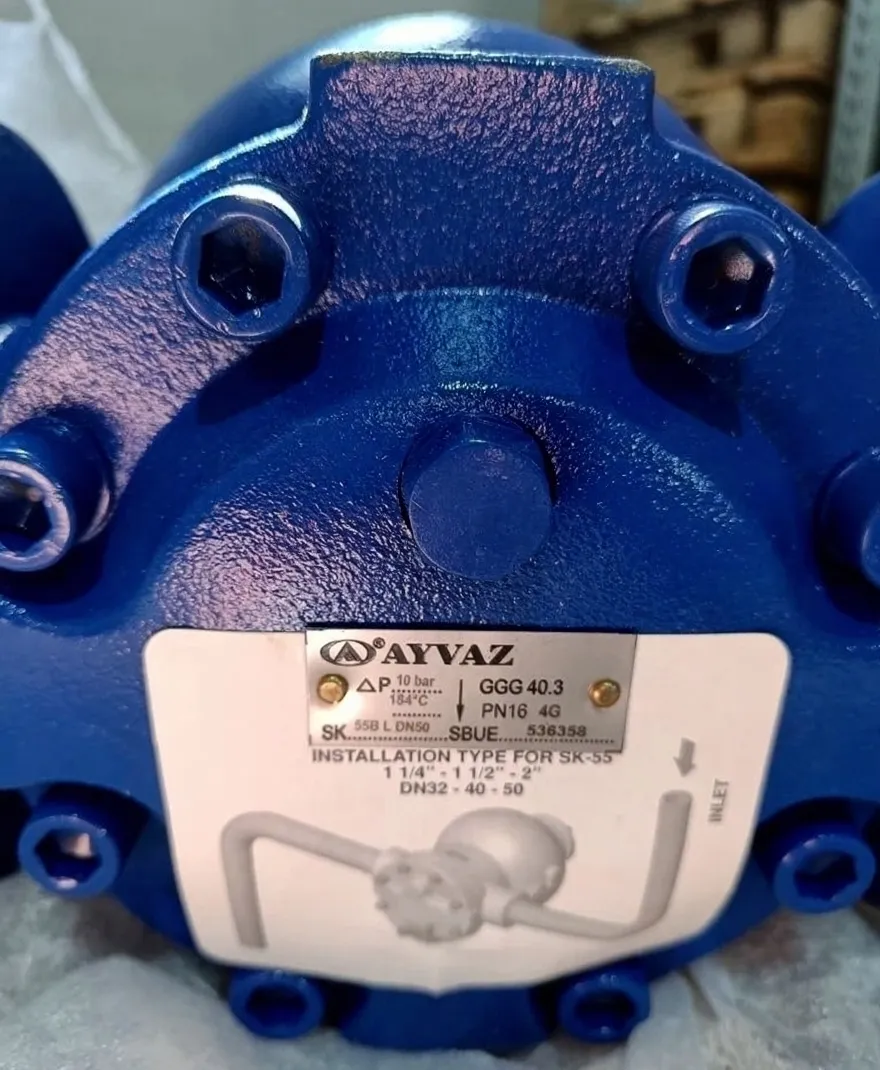

Убедитесь, что конденсатоотводчик установлен в соответствии с направлением конденсатного потока, оно указано на корпусе. Если направление не указано на корпусе и не отражено в технической документации, принято считать, что направление потока – справа налево.

Проверьте максимальные значения давления и температуры. Если конденсат после конденсатоотводчиков отводится в атмосферу, необходимо предусмотреть меры по обеспечению безопасности. Над крышкой конденсатоотводчика должно быть, как минимум 200 мм свободного расстояния для её снятия и обслуживания конденсатоотводчика без снятия с линии.
