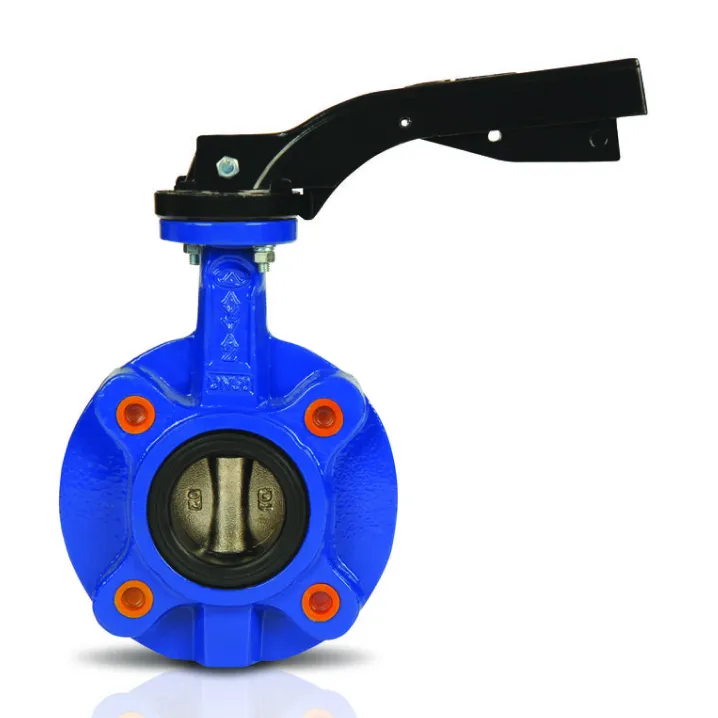

Поворотный затвор Ayvaz KV-18

Дисковый затвор представляет собой специализированное запорное устройство, которое применяется для перекрытия потока рабочей среды в трубопроводных системах. Механизм управления затвором предельно прост: достаточно повернуть диск на угол 90° внутри корпуса, чтобы осуществить полное открытие или закрытие проходного сечения.

Конструктивно данный вид арматуры включает три ключевых компонента:

• Корпус устройства — основная часть, в которой размещаются остальные элементы
• Запорный диск — подвижный элемент, отвечающий за перекрытие потока
• Уплотнительный механизм (манжета) — обеспечивает герметичность соединения

Принцип функционирования основан на особом расположении диска внутри корпуса. В исходном положении он размещается перпендикулярно направлению движения рабочей среды. При повороте на 90° вокруг своей оси происходит полное перекрытие или открытие потока.

Особого внимания заслуживает уплотнительный элемент, изготовленный из материала NBR. Благодаря его использованию достигается максимальная герметичность соединения. Дополнительно уплотнение выполняет важную функцию прокладки во фланцевом соединении между запорным устройством и трубопроводом, обеспечивая надёжную фиксацию и защиту от протечек.

Поворотные затвору могут иметь различные исполнительные механизмы:

- ручной

- редуктор (рекомендуется)

- пневматический привод

- электрический привод с ручным дублёром

Внимание! На типоразмерах DN350 и выше, по умолчанию, установлен редуктор.
