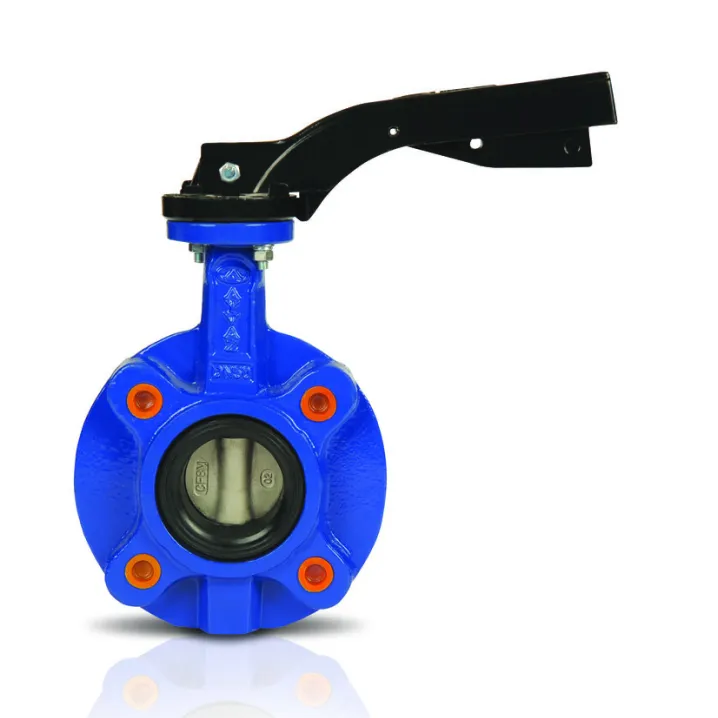

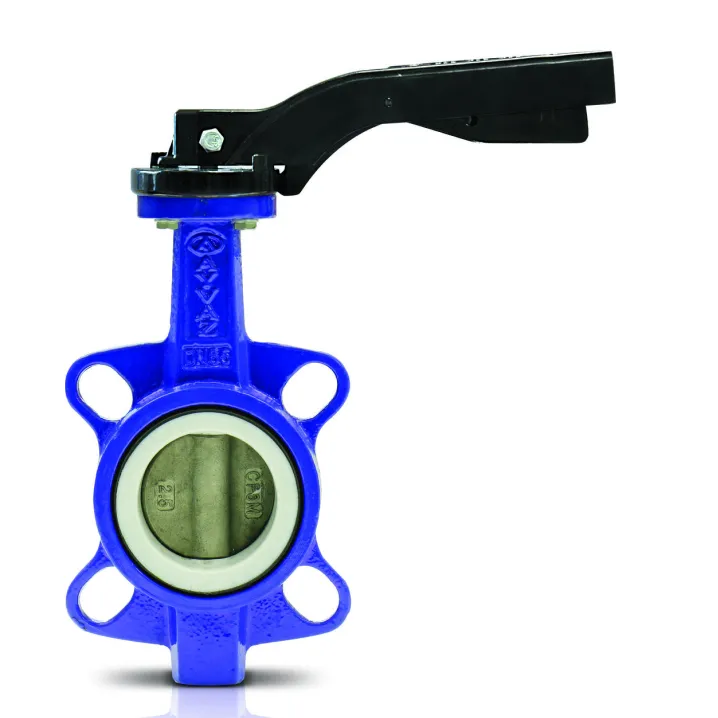

KV-4
In stock
Принцип работы дроссельной заслонки:
Диск фиксирует вращение вала, при этом клапан закрывается или открывается. Между диском и уплотнением обеспечивается герметичность.
Преимущества:
- Минимальная потеря давления
- Простота открывания и закрывания
- Хорошая герметичность
- Компактная конструкция
Во время сборки следует контролировать легкое перемещение диска
Горизонтальная сборка должна быть предпочтительнее, чем DN300
Структура материала:
- Корпус: чугун GG25
- Диск: нержавеющая сталь AISI 316
Подключение:
- Тип наконечника
Номинальный диаметр:
- DN25 (1”) - DN600 (24”)
Рабочее давление:
- До 16 бар
Температурные характеристики:
- От 10ºC до 130ºC
Типичные области применения:
- Системы отопления, кондиционирования, системы очистки воды,
- Горнодобывающая промышленность,
- Судостроение,
- Химическая промышленность,
- Пищевая промышленность,
- Нефтегазовая промышленность,
- Системы пожаротушения
Размер винтового соединения
d (мм) | M10 | M12 | M16 | M20 | M24 |
AA | 17 | 19 | 24 | 30 | 36 |
m | 8 | 10 | 13 | 16 | 19 |
Труба | Крутящий момент (Нм) | |
мм | 10 бар | 16 бар |
25 | 9 | 10 |
32 | 9 | 10 |
40 | 11 | 12 |
50 | 15 | 16 |
65 | 24 | 26 |
80 | 31 | 33 |
100 | 48 | 53 |
125 | 73 | 81 |
150 | 106 | 119 |
200 | 177 | 194 |
250 | 281 | 308 |
300 | 410 | 595 |
350 | 475 | 969 |
400 | 746 | 1307 |
450 | 1112 | 1787 |
500 | 1356 | 2288 |
600 | 2468 | 3711 |
Диаметр трубы | УГОЛ ОТКРЫТИЯ ЗАТВОРА (ГРАДУСОВ) ПОТОК (м3/ч) | |||||||||
мм | INC | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
40 | 1 ½ | 0,048 | 2,4 | 5,6 | 12 | 21,6 | 35,2 | 56 | 84 | 92 |
50 | 2 | 0,06 | 3 | 7 | 15 | 27 | 44 | 70 | 105 | 115 |
65 | 2 ½ | 0,10 | 6 | 12 | 25 | 45 | 75 | 119 | 178 | 196 |
80 | 3 | 0,20 | 9 | 18 | 39 | 70 | 116 | 183 | 275 | 302 |
100 | 4 | 0,30 | 17 | 36 | 78 | 139 | 230 | 364 | 546 | 600 |
125 | 5 | 0,50 | 29 | 61 | 133 | 237 | 392 | 620 | 930 | 1022 |
150 | 6 | 0,80 | 45 | 95 | 205 | 366 | 605 | 958 | 1437 | 1579 |
200 | 8 | 2 | 89 | 188 | 408 | 727 | 1202 | 1903 | 2854 | 3136 |
250 | 10 | 3 | 151 | 320 | 694 | 1237 | 2047 | 3240 | 4859 | 5340 |
300 | 12 | 4 | 234 | 495 | 1072 | 1911 | 3162 | 5005 | 7507 | 8250 |
