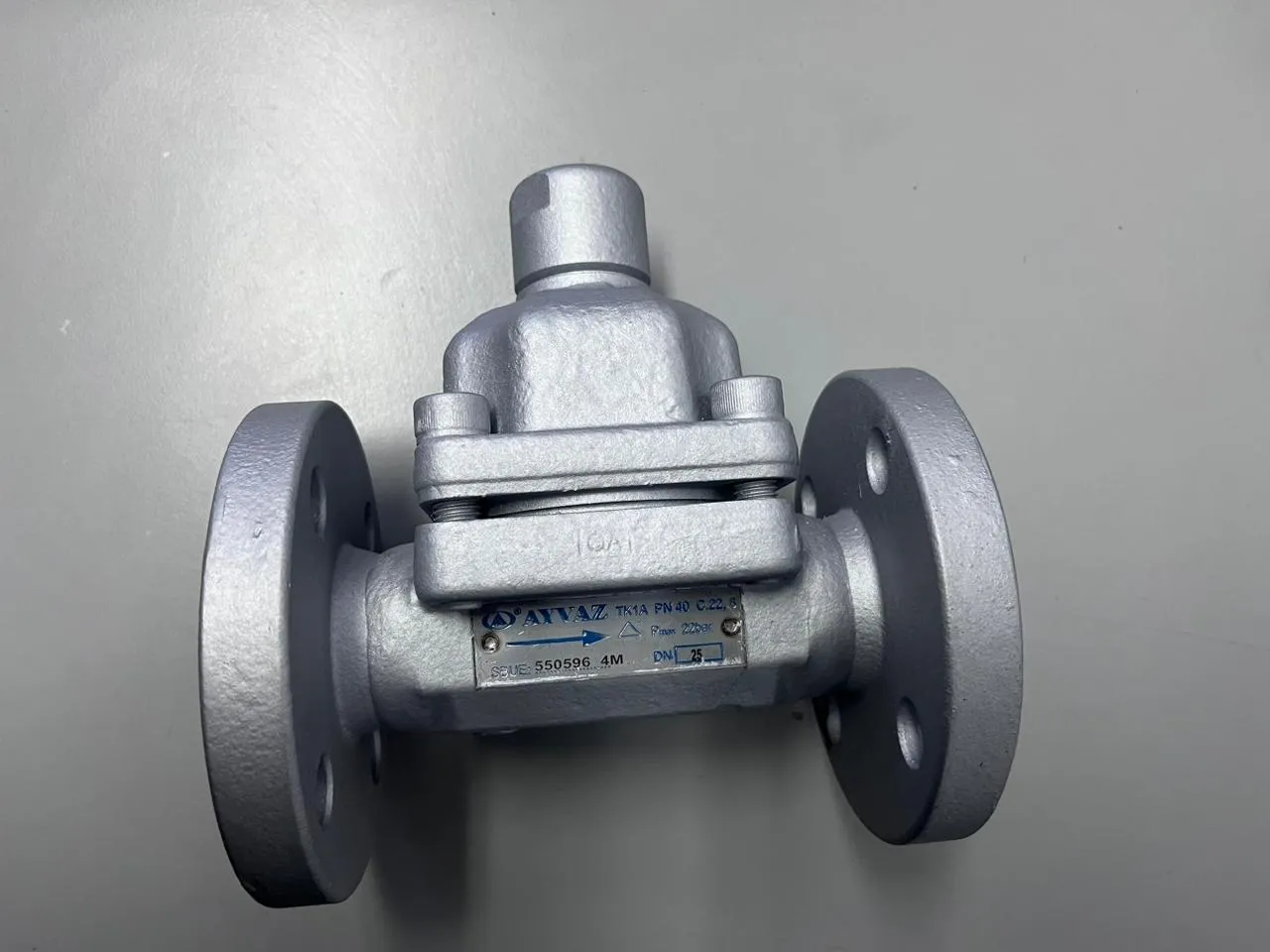

TK-1A

В наличии

Рабочим элементом конденсатоотводчика ТК-1 является шток клапана с закрепленным на нембиметаллическими пластинами. Данный узел состоит из отдельно скрепленных пар пластин с разным коэфицинтом расширения.

Пластины подобраны так, что в холодном состоянии представляют собой плоский диск. При прогреве они расширяются неравномерно, что приводит к их выгибанию. Блок биметаллических пар скомбинирован таким образом, что, взаимдействуя друг с другом при нагреве, изгиб пластин перемещает шток на расстояние, необходимое для закрытия выпускнго клапана. Тким образом, воздух и конденсат бесприпятственно проходят через клапан, пар, нагревая биметаллические пластины, задерживается в крпусе конденсатоотводчика, до конденсации.

Биметаллические конденсатоотводчики ТК-1, специально изготовлены для применения в условиях ПЕРЕГРЕТОГО ПАРА. Для обеспечения бесзопасности технического обслуживания и дренажа необходимо утсановить соответствующие запорные клапаны.

Монтаж: ТК-1 может быть установлен как вертикально, так и горизонтально к трубопроводу.

Применение:

  • Линия троссировки
  • Сушики
  • Прессы
  • Трубы с паровой рубашкой
  • Конвекторные обогреватели
  • Обогреватели
  • Конденсатные карманы
  • Концы главной паровой линии
  • Перегретый пар



Рабочие характеристики

  • Макс. давление: 40 бар
  • Макс. температура: 400 °C
  • Макс. перепад давления: ΔP 22 бар

Типы соединения

  • Резьбовое: NPT в соответ. с ANSI B1 20.1 BSP в соответ. с BS 21
  • Патрубок: ANSI B 16.11
  • Фланцевое: DIN 2635 (PN 40)

Размеры

  • Флнцевый-резьбовой: DN15-DN50
  • Патрубок: DN15-DN25
