CV10 S1/S2


CV10 S1/S2
В наличии
Обратные клапаны - часто используемая арматура, их можно применять в работе с жидкостями, газами и паром. Они повышают безопасность и, в зависимости от ситуации, могут заменить более сложную арматуру. Из-за небольших габаритов и монтажного расстояния возможна быстрая установка;

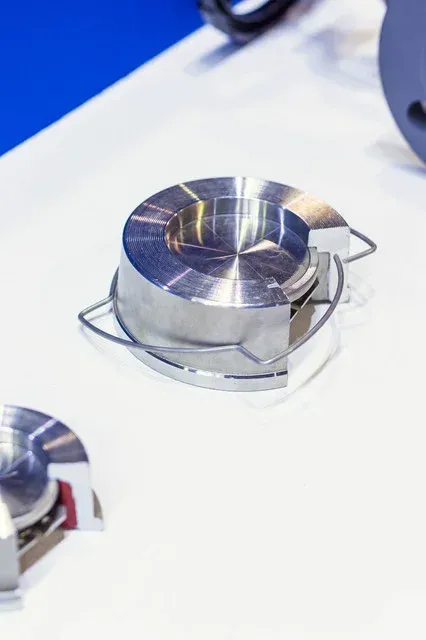

Межфланцевый обратный клапан Ayvaz является выгодным вариантом для установки.
Обратные клапаны обеспечивают прохождение потока только в одну сторону. Когда жидкость протекает в направлении потока, обратные клапаны открыты. Когда жидкость пытается течь в противоположном направлении, обратные клапаны закрываются и препятствуют прохождению.
- Присоединение: Межфланцевого типа
- Номинальный диаметр: DN15 (1/2”) - DN100 (4”)
- Рабочее давление: до 40 бар
- Рабочая температура: -10ºC до 300ºC
Области применения:
- металлургическая промышленность
- Трубопроводы отопления и кондиционирования
- Минеральная, нефтяная промышленность
- Деревообработка, целлюлозно-бумажная промышленность
- Текстильная промышленность
- Водоконденсатные линии
- Морская индустрия
Условия применения уплотнительного кольца:
- EPDM (этилен пропилен): -50 до + 150°C для воды, конденсата и пара.
- FKM (фторкаучук) -25 до + 200°C для масел, газов и воздуха.
РАЗМЕР | ПРИСОЕДИНЕНИЕ | ||
мм | дюймов | Межфланцевого типа |
BS 10 таблицы D, E, F DIN 2501 (pN 6/10/16) ANSI B 16.1 класс 125 FF |
15-100 | 1/2" - 4" |
ВЕС | |||||||||
Тип соединения | Фланцевый | ||||||||
Размер (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
Вес (Кг) | 0,08 | 0.13 | 0.18 | 0.33 | 0.54 | 0.89 | 1.2 | 2.1 | 3.1 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
Номинальное давление PN | 40 |
Мин. допустимая температура. (° C) | -10 |
Макс. рабочее давление (бар) | 40-38-37 |
Температура, связанная с давлением (° C) | 100-200-300 |
Корпус | AISI 316 Нержавеющая сталь |
Диск | AISI 316 Нержавеющая сталь |
Пружина | AISI 316 Нержавеющая сталь |
Сегмент | AISI 316 Нержавеющая сталь |
Центрирующий обруч | AISI 316 Нержавеющая сталь |
Размеры | |||||||||
Диаметр (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L (мм) | 16 | 19 | 21 | 27 | 31 | 40 | 46 | 50 | 60 |
D (мм) | 39 | 46 | 54 | 70 | 80 | 96 | 113 | 130 | 150 |
ОТКРЫТОЕ ДАВЛЕНИЕ MБАР | ||||
DN | Направление потока | |||
Без пружины | С пружиной | |||
↑ | ↑ | → | ↓ | |
15 | 2.5 | 25 | 22.5 | 20 |
20 | 2.5 | 25 | 22.5 | 20 |
25 | 2.5 | 25 | 22.5 | 20 |
32 | 3.5 | 27 | 23.5 | 20 |
40 | 4 | 28 | 24 | 20 |
50 | 4.5 | 29 | 24.5 | 20 |
65 | 5 | 30 | 25 | 20 |
80 | 5.5 | 31 | 25.5 | 20 |
100 | 6.5 | 33 | 26.5 | 20 |
