Если требуемое давление для какого-либо процесса меньше, чем входное давление, редукционный клапан давления используется для установки требуемого давления. Не рекомендуется редуцировать давление более 10/1. В таких случаях лучше использовать два редуктора давления последовательно. Чтобы получить сухой и чистый пар, конденсат, образовавшийся на сепараторе пара и сепараторах, должен быть отведен перед редуктором давления. Если это чувствительный процесс, целесообразно использовать предохранительный клапан после редуктора давления.

Применение редукционного клапана должно быть следующим.

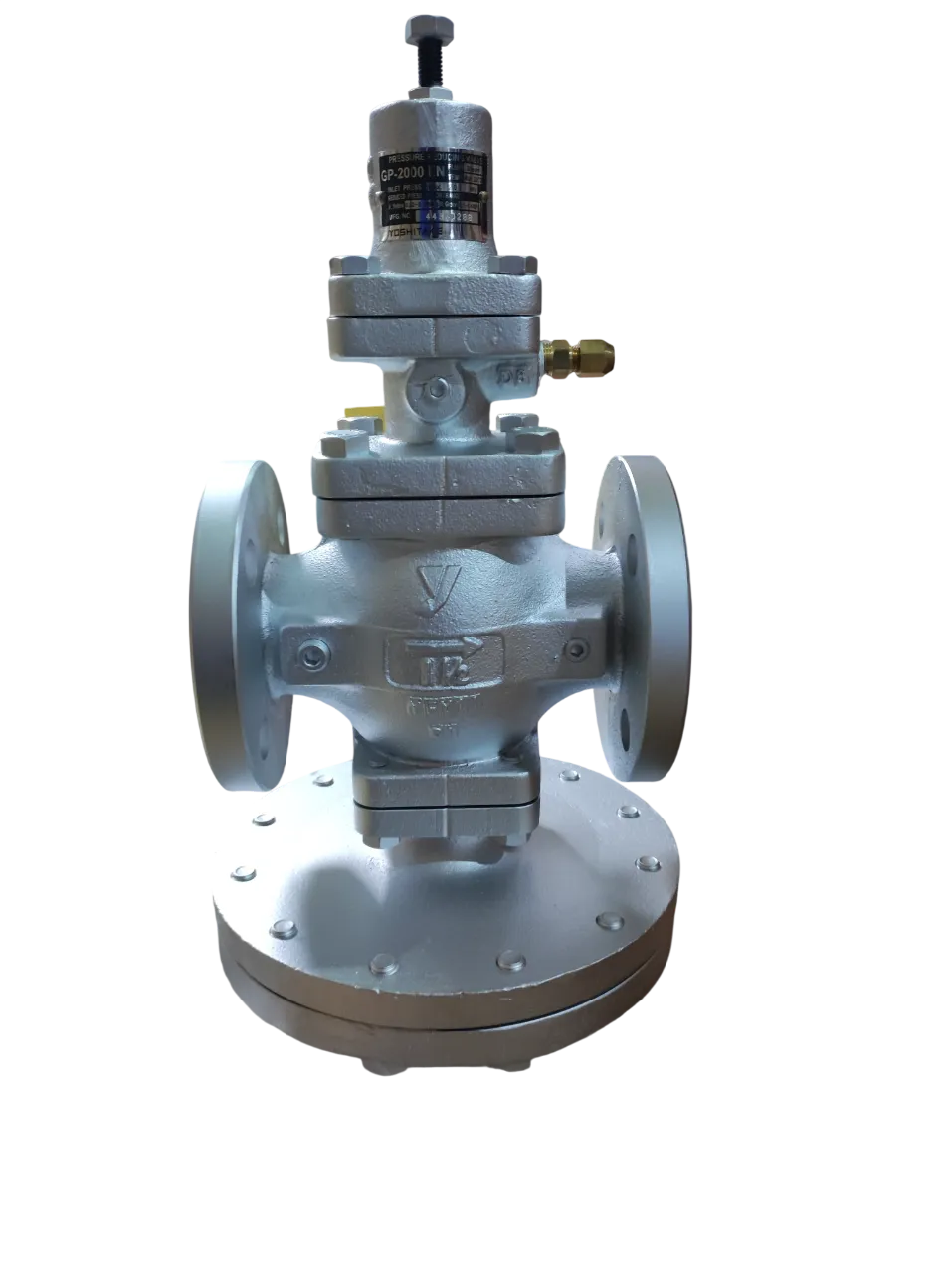

ПРИНЦИП РАБОТЫ

Регулировочный болт, регулировочная пружина и пилот нажимают на мембрану, чтобы открыть пилотный клапан. Управляет этим пар, который забирается за клапаном с помощью медной трубки и проходит через отверстие парового клапана. Давление под главной мембраной увеличивается, когда давление потока через пилотный клапан превышает давление потока через контрольное отверстие. Это давление превышает давление возвратной пружины и открывает главный клапан.

Пар, проходящий через главный клапан, повышает давление на выходе. Это давление передается от управляющей трубки к нижней части управляющей мембраны. Клапан закрывается, когда изменение давления в мембране уравновешивает нисходящее давление регулирующей пружины. Для получения желаемого давления на выходе идет воздействие на главную мембрану. Когда нет расхода пара, выходное давление повышается, и управляющий клапан закрывается. В этом случае давление под главной мембраной падает и закрывается главный клапан.

ПРЕИМУЩЕСТВА

• На него не влияют изменения давления на входе и расхода.
• Чувствительный выход - лучший выбор для контроля давления.
• Подходит для пара, сжатого воздуха и подобных газов.
• Возможность регулировки от 0,2 до 14 бар с двумя различными пружинами.
• Простота установки и демонтажа
• Очень легко настроить.
