GV-16K
В наличии
Вентили AYVAZ имеют широкий спектр применения в промышленности благодаря своей конструкции, устойчивой к высоким давлениям и температурам.

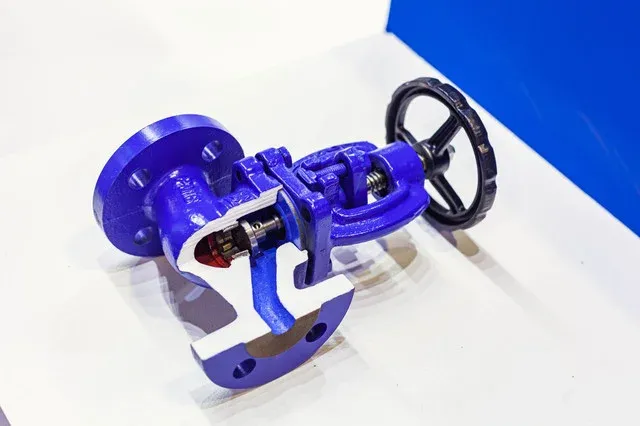

Вентили Ayvaz относятся к типу проходных вентелей, их конструкция состоит из корпуса, штока, маховика и крышки. Свои названия вентили получили благодаря конструкции корпусов. Корпус разделен на две части с помощью внутреннего отсека.
Вентили Ayvaz бывают прямоточными, вертикальными шпиндельными и Т-образными. В основном, вентили регулируют поток (открытие-закрытие) за счет движения диска в седле.
Орган перекрытия представляет собой диск и вал с резьбой, управляемый маховиком. Движение диска также обеспечивается маховиком. Благодаря превосходной конструкции корпуса и диска, вентили Ayvaz обеспечивают плавный ламинарный поток в трубопроводах. Данные вентили обладают превосходной устойчивостью к турбулентности, внутренней коррозии и потерям давления.
Сферы применения
- Паровые котлы и паровые системы
- Системы кипящего водоснабжения
- Системы горячего и холодного водоснабжения
- Системы сжатого воздуха
- Химические жидкости (кислотные и нещелочные жидкости)
- Передача аммиака и масла
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Корпус | GG-25 Чугун | ||||
Присоединение | Фланцевое | ||||
Макс. рабочая температура °C | 300 | 250 | 200 | 150 | 120 |
Макс. рабочее давление (бар) | 9,6 | 11,2 | 12,8 | 14,4 | 16 |
ПЕРЕЧЕНЬ МАТЕРИАЛОВ
№ | Наименование детали | Материал |
1 | Корпус | GG-25 Чугун |
2 | Крышка | Z2Cr13 |
3 | Диск | X20Cr13/1.4021 A105+13Cr |
4 | Подшипник | X20Cr13/1.4021 |
5 | Шток | X20Cr13/1.4021 |
6 | Уплотнение | Графит/Нержавеющая сталь |
7 | Герметизирующий компаунд | Графит |
